Passat B8 и Touareg ЭУР (5Q0): Решение [B2F0100]

Passat (5Q0) Mechanical Fault / Development Code 1 : Удобное Решение с ZH Master Steering

     В некоторых рулевых рейках моделей Passat B8 и Touareg (номер детали 5Q0 909 143 - 2041/2051 с длинной пластиковой крышкой), даже если устранены все механические или электронные неисправности, возникает ситуация, когда желтый индикатор на приборной панели остается включенным после установки рулевой рейки на автомобиль. Несмотря на то, что мотор работает безупречно, сигнальная лампа продолжает гореть, даже если были выполнены кодирование, адаптация или прошивка.

     Эта проблема, известная многим как неустранимая "механическая неисправность", на самом деле связана с ошибкой [B2F0100] Development Code 1, которая появляется при диагностике через ODIS/Engineer в Developer Mode (не следует путать с Development Code 10). К сожалению, когда ошибка возникает, даже полностью исправные моторы не могут быть использованы.

     На плате нет EEPROM, которую можно читать и записывать, но часть памяти процессора используется как EEPROM с помощью метода эмуляции EEPROM. Поскольку доступ к этим областям с помощью обычных методов невозможен, исправить ошибку нельзя. Новая функция, добавленная с помощью устройства ZH Master Steering, позволяет читать и записывать в область, используемую как EEPROM в памяти процессора, легко очищать ошибки в соответствующей области и устранять неисправность в моторе, переписывая эти данные. Все эти процессы можно выполнить всего за 5-10 минут.

     Из-за наличия информации о "Датчике положения мотора" в этих моторах, к сожалению, невозможно восстановить мотор, записав дамп-файл с рабочего мотора на другой. Поскольку данные датчика положения у каждого мотора разные, при записи другого файла мотор будет работать некорректно, даже если ошибки будут очищены. Поэтому кнопка "Fix" (Исправить), добавленная в меню, позволяет только очистить соответствующие ошибки, не повреждая данные датчика положения мотора в подключенном моторе.

С ZH Master необходимо выполнить:

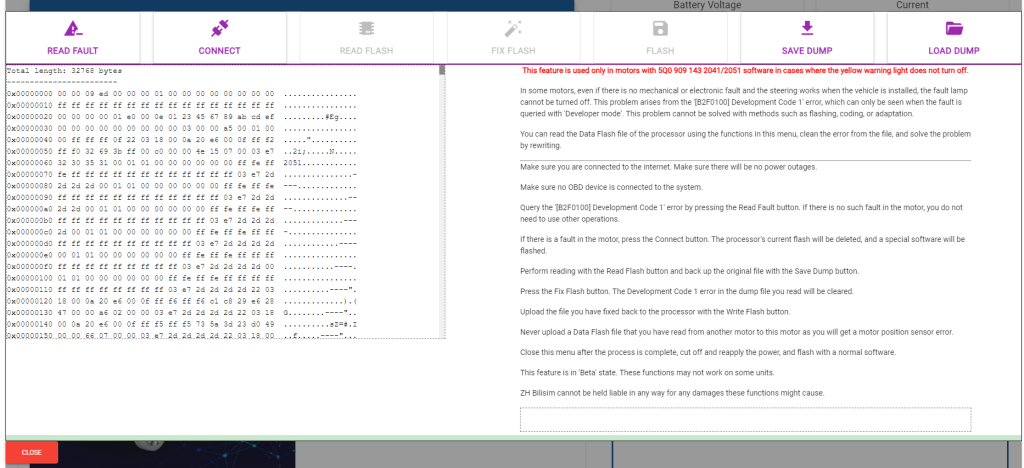

1. Нажмите кнопку "Read Fault" (Читать ошибку). При нажатии этой кнопки будет прочитано, есть ли ошибка "Development Code 1" в моторе. Если этой ошибки нет, использовать это меню не нужно.


2. Если ошибка присутствует, нажмите кнопку "Connect" (Подключить). Текущее программное обеспечение в моторе будет удалено, и в мотор будет записано новое ПО.


3. Нажмите кнопку "Read Flash" (Читать флеш). Будет считан участок памяти размером 32 КБ, используемый как EEPROM в процессоре,

4. После завершения чтения сохраните оригинальный файл на ваш компьютер с помощью кнопки "Save Dump" (Сохранить дамп). В случае возникновения ошибки вы сможете вернуться к этому файлу.


5. Нажмите кнопку "Fix" (Исправить). Ошибки, найденные в дамп-файле на экране, будут очищены.


6. Нажмите кнопку "Flash" (Перепрошить). Файл, который вы исправили, будет загружен в процессор.


7. Закройте меню, отключите основное питание и через несколько секунд снова подключитесь к мотору. После повторного подключения к мотору, перепрошите его программным обеспечением,
   заканчивающимся на 2041 или 2051.


8. После завершения прошивки снова войдите в меню и нажмите кнопку "Read Fault" (Читать ошибку). Вы увидите, что ошибка Development Code 1 была удалена.



Для получения дополнительной информации по этому вопросу, вы можете связаться с нами.
